技術性能參數：
1 主要用途和適用范圍

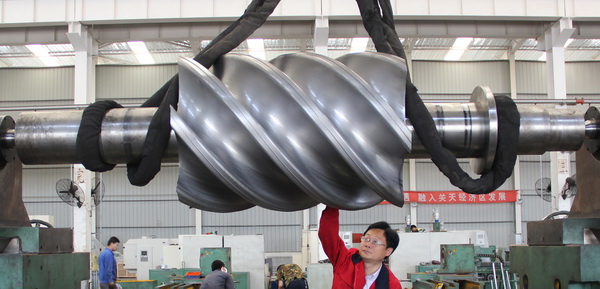

本機床采用北京FANUC公司生產的0i數控系統對縱向Z軸和車頭主軸C軸進行閉環控制，可實現三軸兩坐標聯動。采用成形銑削法專門銑削大規格螺旋面工件，可廣泛應用于空壓機、冷凍機、工業泵行業中的大規格螺旋轉子的粗、精銑削加工。
2 主要規格參數
2.1 最大加工直徑 1050mm
2.2 最大加工長度 3500mm
2.3 工件最大安裝長度 4500mm
2.4 加工工件導程范圍 1000-3500mm
2.5 加工工件頭數 任意
2.6 銑刀主軸中心至工件主軸中心 950mm
最大距離
2.7 銑刀主軸中心至工件主軸中心 450mm
最小距離
2.8 銑刀主軸傾斜角度最大調度 ± 60°范圍（從水平方向計）
2.9 工作臺（Z向）進給速度 0～250mm/min
2.10 工作臺（Z向）快進速度 2000mm/min
2.11 銑頭（X向）進給速度 0～250mm/min
2.12 銑頭（X向）快進速度 2000 mm/min
2.13 銑刀轉速范圍（無級） 6～50r/min
2.1 銑刀最大安裝直徑 800mm
2.15 銑刀最小安裝直徑 600mm
2.16 銑刀最大安裝寬度 560mm
2.17 銑刀刀桿直徑 180mm
2.18 尾架頂尖行程 100mm
2.19 銑刀驅動電機功率級 110KW
轉速 750r/min
2.20 Z軸交流伺服電機 W=14KW M=14N.m N=3000r/min
2.21 X軸交流伺服電機 W=9KW M=53N.m N=3000r/min
2.22 C軸交流伺服電機 W=14KW M=75N.m N=3000r/min
2.23 數控系統主要技術數據
控制軸數 3軸（C軸，Z軸，X軸） 最小編程單位 0.001mm
2.24 機床外形尺寸 9500×4950×3300mm
2.25 機床最大安裝重量 15000kg
2.26 機床重量 約50000kg
